一、概述：

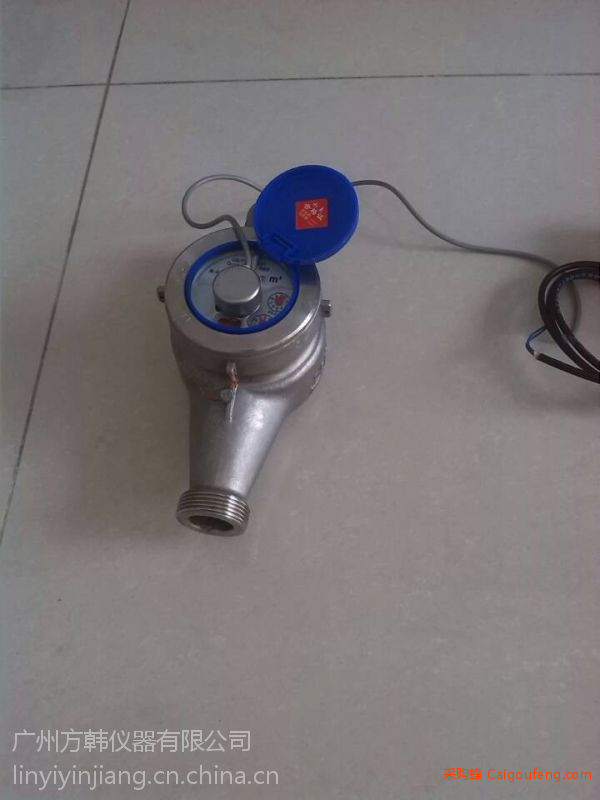

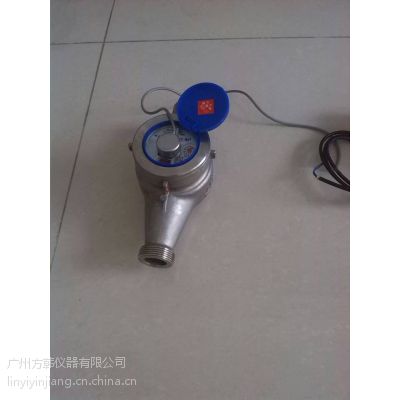

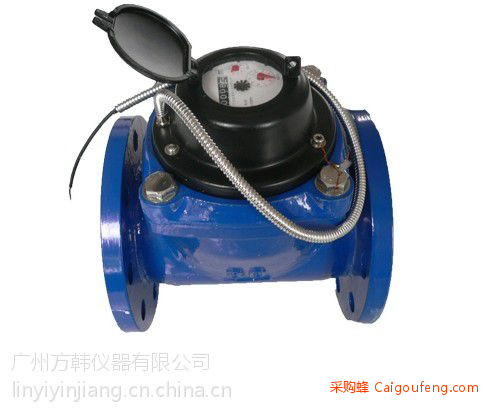

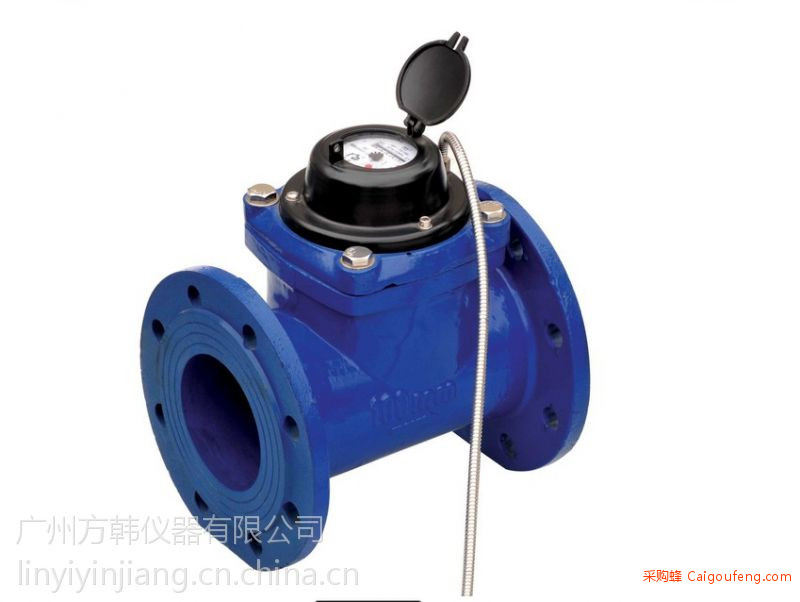

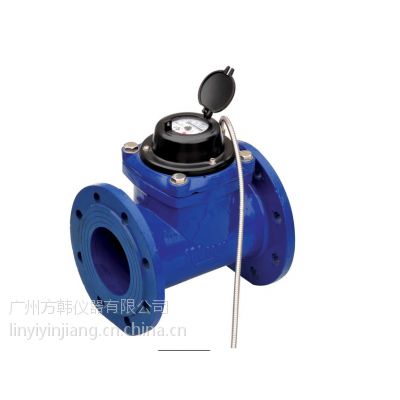

光电直读远传冷热水表是在普通湿式水表中加入光电编码传感器构成。采用处于国内***水平的传感器技术，目前掌握此关键技术的厂家并不多。我们的直读传感器技术***没有盲点，进位和抄表准确无误，***小为1吨为9999吨。

二、特点：

    1、光电直读远传水表在需要抄表的时候只需要给总线加载即可，不需要其他供电。所以，光电直读水表不需要内部电源或外部其他电源，使用年限长，准确率高。

   2、光电直读是对字轮采用编码的方式，就是二进制原理0－1编码方式。每一个代码对应一个字轮可以读到的数字。所以，获得的代码速度快，解码速度更快。因为是二进制的编码，而且解析代码不会有差错，更不需要记忆。

    3、采用半液封水表作为光电直读远传水表的基表。在此液封表上解决了模块的密封问题，本公司采用加大密封面积，采用特种设计结构和工艺保证密封的可靠性。

    4、考虑液封与水压之间有时悬殊会过大，在液封腔内增加压力平衡装置。当发生压力与液封压差大是能自动调节两腔的压力平衡。

三、产品主要参数

1、计量精度：Q3:Q1=50、80、100、125、160。根据需要可选择。

2、读数精度：数字阅读无盲点，准确率100％。

3、通讯协议：符合CJ/T188－2004《户用计量仪表数据传输技术条件》要求。

4、通讯方式：M-BUS总线，通讯***远距离小于等于2km。总线接点能力小于等于256点。

5、通讯功耗：小于等于500uA。

四、远程抄表方式

1、楼宇安装的光电直读远传水表具走M-BUS总线，在楼宇安全的位置安装楼宇匹配器供抄表。

2、楼宇匹配器供掌机抄表，其目的是为了检查单个表具运行的状态，检查线路故障等。

3、楼宇匹配器可以与网络连接成为网络抄表。也可以与GPRS连接实现远程无线抄表。更可以直接掌机抄表导入计算机收费系统。多余除按演示台的样式，进行照片布置抄表，再配置计算机，无线抄表的模式展示。

注：若想详细了解光电直读远传水表抄表方案请参考“光电直读水表远传方案”

抄表方案：

一、概述
　　光电直读水表产品符合GB/T778.1《冷水水表 部分 规范》、CJ/T188《户用计量仪表数据传输技术条件》 、CJ/T224《电子远传水表》等标准。
　　无线网络光电直读水表由物联网或互联网IP地址的服务器组建的区域网络为基础，以中继器和数据传输设备作为通讯通道，普通液封水表或普通干式水表、光电模块等组成。管理中心建立服务器主机，在主机上建立数据库和抄表系统实现远程无线网络抄表。
　　1. 光电直读水表：
　　采用干式水表作为基表，在计数器内部每个自轮上插入透射光耦5对，加入光耦发射、接收模块、二进制位置解析程序、数据通讯电路。
　　2. 安装型式
　　光电直读水表采用M-BUS或RS－485标准通讯协议，扩展了电源端口，作为瞬间抄表提供电源。总线将表具的数据线连接到数据传输设备。


二、组网抄表
　　1. 组网配置：计算机、抄表系统、独立IP地址的服务器、数据传输设备、终端表具。
　　2. 直读水表以M-BUS链路与数据传输设备建立通讯。数据传输设备采用GPRS无线上网，需要手机卡和市电220V电源支持。
　　3. 每个数据传输设备***多载表5只。总线距离在2km以内。
　　4. 抄表系统预留与原有收费系统连接的端口。只要建立连接，所有抄表的数据直接进入收费系统内进行保存。
　　阀控光电直读水表从设计、加工的工艺来说故障率很低。安装在环境恶劣运行的话，只要模块内没有水侵蚀，故障率几乎为零。抄表系统，操作简便。用户信息录入快捷方便。抄表系统兼容不带阀控的光电直读水表抄表。本抄表系统抄表时电流控制在11mA，关键是为了提高抄表的可靠性。光电直读模块寿命10年以上。
　　本产品***期限20个月时间。


三、按计量法要求
　　3年时间到了只需要更换机芯既可以继续使用，降低了后期的运行成本。表内无内置电池，这也是无故障的重要原因。
